産業用流体制御システムに関しては、特に高圧用途の場合、適切なバルブの選択が重要です。確立されたスリーピース ボール バルブのサプライヤーとして、私はスリーピース ボール バルブが高圧シナリオに使用できるかどうかについての問い合わせによく遭遇します。このブログでは、スリーピース ボール バルブの特性を詳しく掘り下げ、高圧用途への適合性を分析します。
スリーピースボールバルブについて
高圧用途での使用について説明する前に、まずスリーピース ボール バルブとは何かを理解しましょう。スリーピース ボール バルブは、2 つのエンド キャップと中央ボディの 3 つの主要部品で構成されます。この設計により、分解やメンテナンスが容易になります。バルブ内の中央に穴のあるボールが回転して流体の流れを制御します。ボールの穴がパイプと一致するとバルブが開き、垂直になるとバルブが閉じます。
と比較してワンピースボールバルブそしてツーピースボールバルブ、スリーピース設計には明確な利点があります。一体型ボールバルブは一般に安価ですが、多くの場合修理不可能です。ツーピースのボールバルブがより一般的で、ある程度分解できますが、スリーピースの設計では、メンテナンスや内部コンポーネントの交換がさらに容易になります。
高圧アプリケーション向けの主な機能
1. 材料の選択

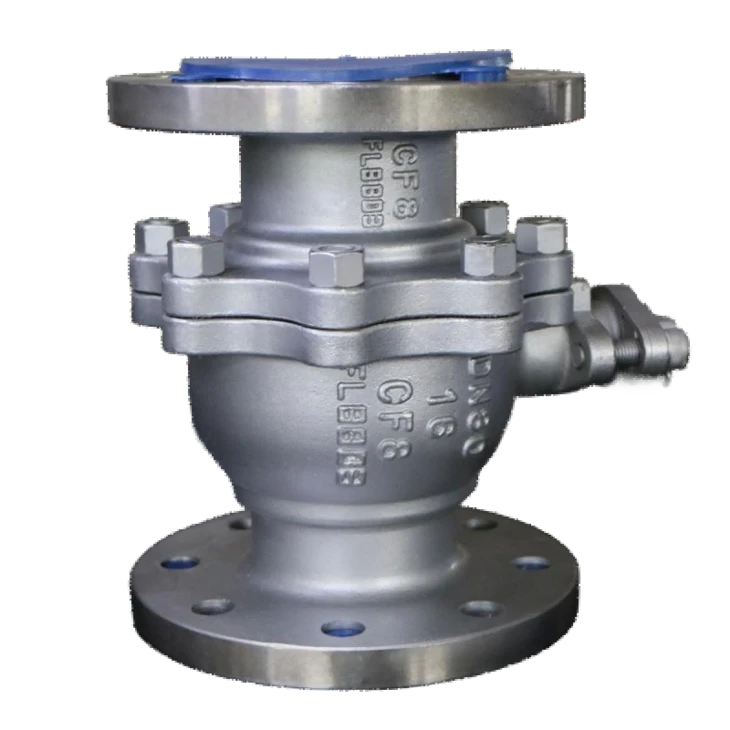

スリーピース ボール バルブの構造に使用される材料は、高圧に耐える能力において重要な役割を果たします。一般的な材料には、ステンレス鋼、炭素鋼、合金鋼などがあります。ステンレス鋼などステンレス鋼製フランジ型ボールバルブ CF8/CF8M/CF3M、耐食性が高く、幅広い圧力に対応できます。炭素鋼は強度と耐久性が高いことで知られており、高圧および高温の用途に適しています。機械的特性が強化された合金鋼は、極度の高圧環境でも使用できます。
2. シールの設計
高圧用途では漏れを防ぐために信頼性の高いシールが不可欠です。スリーピース ボール バルブは通常、低圧から中圧の用途に PTFE (ポリテトラフルオロエチレン) やその他のエラストマーなどのソフト シートを使用します。高圧のシナリオでは、多くの場合、金属同士のシールが好まれます。金属間シールは、より高い圧力と温度に耐えることができ、研磨性や腐食性の流体によって損傷を受ける可能性が低くなります。シールの設計では、高い差圧下でもシールの完全性を維持できるようにする必要もあります。
3. 本体の厚みとデザイン
バルブ本体の厚さは、圧力支持能力に直接関係します。高圧用途では、バルブ本体は変形に耐えるのに十分な厚さが必要です。さらに、圧力を均一に分散するためにバルブ本体の設計を最適化する必要があります。適切に設計された 3 ピースのボールバルブ本体は、故障することなく高圧流体によって加えられる力に効果的に対処できます。
高圧用途でスリーピースボールバルブを使用する利点
1. メンテナンスが簡単
高圧用途におけるスリーピースボールバルブの大きな利点の 1 つは、メンテナンスが容易であることです。高圧システムは多くの場合、磨耗が多くなり、コンポーネントをより頻繁に交換する必要がある場合があります。スリーピースボールバルブにより、現場での分解・点検・修理が容易に行えます。これにより、軽微な問題が発生した場合でもバルブ全体を交換する必要がないため、ダウンタイムとメンテナンスコストが削減されます。
2. 多用途性
スリーピースボールバルブは多用途であり、幅広い高圧用途に使用できます。気体、液体、スラリーなど、さまざまな種類の流体を処理できます。石油およびガス産業、化学処理、発電のいずれの分野であっても、スリーピース ボール バルブはアプリケーションの特定の要件を満たすようにカスタマイズできます。
3. 正確な流量制御
高圧システムでは、多くの場合、正確な流量制御が必要です。スリーピースボールバルブは優れた流量制御機能を提供します。 1/4 回転操作により素早い開閉が可能で、ボール設計により用途に応じてフルボアまたはレデュースボアのオプションが提供されます。これにより、多くの高圧プロセスで重要な流体流量の正確な制御が可能になります。
制限事項と考慮事項
1. コスト
スリーピース ボール バルブは、特に高圧用途向けに設計されている場合、ワンピースまたはツーピース ボール バルブよりも高価になる可能性があります。高品質の材料と高度な製造プロセスの使用は、コストの上昇につながります。ただし、メンテナンスやダウンタイムの削減などの長期的なメリットを考慮すると、コストが正当化される可能性があります。
2. サイズと重量
高圧用途では、流量を処理するためにより大きなバルブが必要になることがよくあります。スリーピースボールバルブは比較的大きくて重いため、設置やスペース要件の点で課題が生じる可能性があります。設置場所がバルブのサイズと重量に対応できることを確認することが重要です。
3. システムとの互換性
高圧用途にスリーピース ボール バルブを選択する前に、システム全体との互換性を確認することが重要です。これには、流体の特性、温度、圧力範囲、およびシステム全体の設計の考慮が含まれます。不一致があると、バルブの故障やシステムの効率低下につながる可能性があります。
ケーススタディ
高圧用途で使用されているスリーピース ボール バルブの実例をいくつか見てみましょう。石油およびガス産業では、スリーピース ボール バルブが坑口制御システムで一般的に使用されています。これらのシステムは非常に高い圧力で動作するため、バルブは信頼性が高く、メンテナンスが容易である必要があります。現場でバルブを迅速に分解して修理できることは、生産のダウンタイムを最小限に抑えるために非常に重要です。
化学処理産業では、高圧反応器では反応物質の流れを制御するためにスリーピース ボール バルブがよく使用されます。バルブは高圧や腐食性の化学物質に耐える必要があります。スリーピースボールバルブに使用される金属間のシールと高品質の素材により、長期にわたる性能と安全性が保証されます。
結論
結論として、スリーピースボールバルブは確かに高圧用途に使用できます。適切な材料選択、シール設計、本体構造と組み合わされた独自の設計により、高圧環境に効果的に対処できます。メンテナンスの容易さ、多用途性、正確な流量制御という利点により、さまざまな業界で人気の選択肢となっています。
ただし、制限を慎重に考慮し、システムとの互換性を確保することが重要です。高圧用途向けの信頼性の高いバルブ ソリューションをお探しの場合は、詳細についてお問い合わせください。当社の専門家チームは、お客様の特定の要件に基づいて、適切な 3 ピース ボール バルブの選択をお手伝いします。当社は高品質の製品と優れた顧客サービスを提供することに尽力しています。当社のスリーピース ボール バルブがお客様の高圧ニーズにどのように対応できるかを探るために、会話を始めましょう。
参考文献
- Valve ハンドブック、第 4 版、Robert W. Daugherty 著
- 工業用バルブ: 選択とサイジング、J. Paul Tullis 著
