製品機能

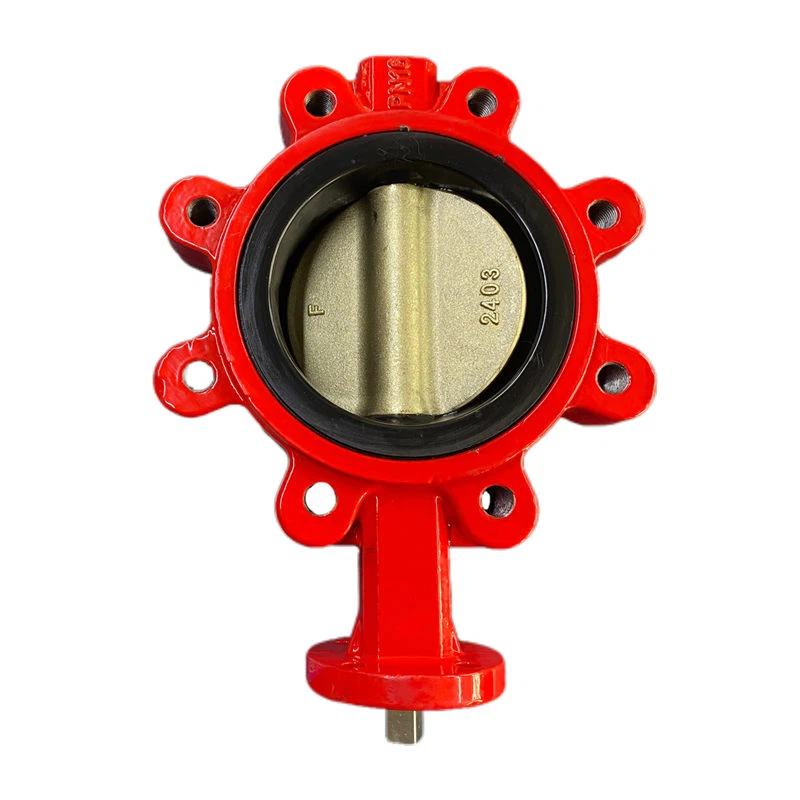

赤い乳管のボディ、ブロンズディスクセンターラインラグタイプウェーハバタフライバルブは、操作中のトルクを最小限に抑えるために幹線線とディスクが整列し、耐久性が拡張された密閉表面摩耗.を確保するために幹線線とディスクが整列していることを採用しています。高温、湿気、または軽度の腐食性環境.青銅の合金（H62/C95400）ディスクは、水、蒸気、油、粒子を含む媒体.に理想的な錆と詰まりに耐えます。
ラグタイプのウェーハデザインを特徴とする追加のサポートなしでフランジの間に直接ボルトで固定されています。ASMEB16. 1およびGB標準. . .グラファイト - ステンレス鋼ガスケットとEPDMシートを搭載したマルチレイヤーシーリングシステムは、ゼロレーキング{8マウント{8マウント}を保証します。タービンドライブを使用すると、手動操作（20n.mという低いトルク）またはアクチュエーターを介した自動化を可能にします。
製品の利点
赤乳酸鉄のボディ、ブロンズディスクセンターラインラグタイプウェーハバタフライバルブは耐久性と汎用性に優れています.延性鉄のボディは450mpaの引張強度（標準属よりも50％高い）を提供しますが、ブロンズディスクは{3}}}}の程度に-29}の程度に耐えられます。ラグスタイルのウェーハ設計により、フランジの安定性が30％向上し、長距離水または石油輸送のパイプライン振動が減少します.
ISO 9001-認定された、すべてのコンポーネントは精密機械加工と圧力テスト（1 {. 5x定格圧力）.ブロンズディスクとグラファイトシールの組み合わせを最小限のメンテナンスで10年を超えてサービスの寿命を延長し、.} . . . {. {{8} {{8} . . . {{5} {バルブでは、設置コストを15％削減します。これは、石油化学、電力、海洋産業に最適です。
製品の紹介
高圧、高温、および過酷な媒体のために設計された赤い乳酸鉄のボディ、ブロンズディスクセンターラインラグタイプウェーハバタフライバルブはASME B16 . 34およびAPI 609標準（PN 16-} PN40）.の組み合わせ鉄とブロンゼの組み合わせを組み合わせてblonze抵抗、化学プラントのゲートバルブまたはグローブバルブの交換、熱ネットワーク、淡水化、および食品加工システム。
ANSI 150lb/300lbフランジのDN 50- DN600サイズで使用できます。ラグタイプの設計により、ラグタイプの設計は溶接なしでオンラインメンテナンスを許可します。配管.
|
公称直径DN |
サイズ（mm） |
体重（kg） |
|||||||||||||
|
A |
B |
C |
D |
L |
H |
D1 |
N-Ø |
K |
E |
n1-Ø1 |
Ø2 |
G |
|||
|
（mm） |
（インチ） |
|
|||||||||||||
|
50 |
2" |
161 |
80 |
42 |
52.9 |
32 |
88.38 |
125 |
4-M16 |
77 |
57 |
4-7 |
12.6 |
118 |
3.8 |
|
65 |
2.5" |
175 |
89 |
44.7 |
64.5 |
32 |
102.54 |
145 |
4-M16 |
77 |
57 |
4-7 |
12.6 |
137 |
4.2 |
|
80 |
3" |
181 |
95 |
45.2 |
78.8 |
32 |
61.23 |
160 |
8-M16 |
77 |
57 |
4-7 |
12.6 |
178 |
4.7 |
|
100 |
4" |
200 |
114 |
52.1 |
104 |
32 |
68.88 |
180 |
8-M16 |
92 |
70 |
4-10.5 |
15.77 |
206 |
9.0 |
|
125 |
5" |
213 |
127 |
54.4 |
123.3 |
32 |
80.36 |
210 |
8-M16 |
92 |
70 |
4-10.5 |
18.92 |
238 |
10.9 |
|
150 |
6" |
226 |
139 |
55.8 |
155.6 |
32 |
91.84 |
240 |
8-M20 |
92 |
70 |
4-10.5 |
18.92 |
266 |
14.2 |
|
200 |
8" |
260 |
175 |
60.6 |
202.5 |
45 |
112.89/76.35 |
295 |
8-M20/12-M24 |
115 |
88.9 |
4-14.5 |
22.1 |
329 |
18.2 |
|
250 |
10" |
292 |
203 |
65.6 |
250.5 |
45 |
90.59/91.88 |
350/355 |
12-M20/12-M24 |
115 |
88.9 |
4-14.3 |
28.45 |
393 |
26.8 |
|
300 |
12" |
337 |
242 |
76.9 |
301.6 |
45 |
103.52/106.12 |
400/410 |
12-M20/12-M24 |
140 |
107.95 |
4-14.3 |
31.6 |
462 |
40 |
|
350 |
14" |
368 |
267 |
76.5 |
333.3 |
45 |
89.74/91.69 |
460/470 |
16-M20/16-M24 |
140 |
107.95 |
4-14.3 |
31.6 |
515 |
56 |
|
400 |
16" |
400 |
309 |
86.5 |
389.6 |
51.2/72 |
100.48/102.42 |
515/525 |
16-M24/16-M27 |
197 |
158.75 |
4-20.6 |
33.15 |
579 |
96 |
|
450 |
18" |
422 |
328 |
105.6 |
440.51 |
51.2/72 |
88.38/91.51 |
565/585 |
20-M24/20-M27 |
197 |
158.75 |
4-20.6 |
38 |
627 |
122 |
|
500 |
20" |
480 |
361 |
131.8 |
491.6 |
64.2/82 |
96.99/101.68 |
620/650 |
20-M24/20-M30 |
197 |
156.25 |
4-20.6 |
41.15 |
696 |
202 |
|
600 |
24" |
562 |
459 |
152 |
592.5 |
70.2/82 |
113.42/120.46 |
725/770 |
20-M27/20-M33 |
276 |
215.9 |
4-22.2 |
50.65 |
821 |
270 |
基本情報
|
モデルいいえ. |
LTD71 / LTD371 / LTD671 / LTD971 |
接続フォーム |
ウェーハ |
|
構造 |
センターシーリング |
シールフォーム |
フォースシール |
|
バルブステム |
普通 |
作業圧力 |
0.6MPA / 1.0MPA / 1.6MPA / 2.5MPA / CLASS150 |
|
作業温度 |
通常の温度（-40度 |
シール表面の材料 |
ソフトシール /ハードシール |
|
バルブ本体 |
鋳造 |
標準 |
API 609 |
|
応用 |
産業用の使用、水の産業用使用、家庭用使用 |
座った素材 |
EPDM、NBR、PTFE、FKM |
|
認証 |
ISO9001 |
流れ抵抗 |
低抵抗 |
|
トランスポートパッケージ |
木製の木枠を輸出します |
仕様 |
dn 25 - dn1600 |
|
起源 |
中国 |
HSコード |
8481804090 |
|
生産能力 |
50、000ピース/年 |
|
|
技術的なパラメーター
|
サイズ |
dn 32- dn600 |
dn 650- dn2000 |
|
作業圧力 |
16Bar |
10bar |
|
シェル |
24bar |
15bar |
|
シール |
18bar |
11bar |
|
動作温度 |
-45程度〜+150度 |
|
|
動作環境 |
バラストおよびビルジシステム化学処理淡水化植物 |
|
|
運転方法 |
ハンドレバーワームギア電気空気圧 |
|
エグゼクティブ基準
|
デザイン標準 |
EN 593、MSS SP67、API 609、BS 5155 |
|
検査とテスト |
API 598、ISO 5208、EN 12266 |
|
終了標準 |
ANSI B16.1 Cl . 125 lb＆b16.5 cl . 150 lb |
|
AS 2129テーブルD＆E |
|
|
BS 10テーブルD＆E |
|
|
DIN 2501（PN6、PN10、PN16） |
|
|
EN 1092（PN6、PN10、PN16） |
|
|
ISO 2531（PN6、PN10、PN16）、7005（PN6、PN10、PN16） |
|
|
KS B / JIS B 1511 /2210（5K＆10K） |
|
|
MSS SP44 CL . 150 lb |
|
|
AWWA C207 |
|
|
SABS 1123表1000/3および表1600/3 |
|
|
顔を合わせて |
ISO 5752、EN 558、MSS SP67、API 609、DIN 3202 |
|
トップフランジ |
ISO 5211 |
